لول کنترل دیگ بخار | تعمیر | قیمت | نحوه تنظیم

لول کنترل دیگ بخار (Boiler Level Control)، یکی از قطعات کلیدی در دیگ های بخار صنعتی است که وظیفه کنترل و تنظیم سطح آب داخلی دیگ را بر عهده دارد. عملکرد درست این دستگاه بسیار مهم است؛ چون اگر سطح آب خیلی پایین بیاید، لوله ها بیش از حد داغ شده و ممکن است به دیگ آسیب وارد شود.

از طرف دیگر، اگر سطح آب خیلی بالا برود، آب وارد خطوط بخار شده و کیفیت بخار تولیدی پایین می آید. به همین دلیل، لول کنترل نقش مهمی در حفظ ایمنی، افزایش راندمان و طول عمر تجهیزات دارد. لول کنترل ها انواع مختلفی دارند که بسته به نوع سیستم و شرایط کاری، انتخاب می شوند.

در حالت کلی، انتخاب درست لول کنترل با توجه به فشار، دما و نوع سیال، باعث عملکرد بهتر و ایمن تر سیستم بخار می شود. در ادامه خواهیم گفت که لول کنترل دیگ بخار چیست و چه کاربردی دارد؛ همچنین به بررسی انواع لول کنترل دیگ بخار، تفاوت ها، نحوه تنظیم لول کنترل دیگ بخار و قیمت لول کنترل دیگ بخار خواهیم پرداخت.

لول کنترل دیگ بخار چیست؟

لول کنترل دیگ بخار چیست؟ لول کنترل دیگ بخار (Boiler Level Control) دستگاهی است که به طور مداوم، سطح آب داخلی دیگ را اندازه گیری و کنترل می کند تا از بروز خطراتی مانند خشک شدن دیگ یا سرریز آب، جلوگیری شود. این تجهیز به عنوان کنترل کننده سطح آب عمل می کند و به طور خودکار، اقدام به روشن یا خاموش کردن پمپ تغذیه آب یا شیرهای برقی می نماید. در ادامه نحوه تنظیم لول کنترل دیگ بخار را ارزیابی می کنیم.

نحوه تنظیم لول کنترل دیگ بخار

آشنایی با نحوه تنظیم لول کنترل دیگ، بسیار مهم است. برای تنظیم انواع لول کنترل دیگ بخار، ابتدا باید سطح آب مطلوب (حد بالا و پایین) را مشخص و سنسورها یا شناورها را در ارتفاع مناسب نصب کرد. سپس این سنسورها به کنترلر متصل می شوند تا در صورت کاهش یا افزایش سطح آب، فرمان لازم به پمپ یا شیرها ارسال شود.

نحوه تنظیم لول کنترل دیگ بخار در مدل های دیجیتال، توسط پنل کنترل یا نرم افزار مخصوص انجام می شود. توجه به این نکات و شناخت نحوه تنظیم دقیق لول کنترل دیگ بخار، از بروز مشکلاتی مانند خشک شدن دیگ یا ورود آب به خطوط بخار جلوگیری می کند و عمر مفید تجهیزات را افزایش می دهد.

قیمت لول کنترل دیگ بخار

قیمت لول کنترل دیگ بخار، به عوامل مختلفی مثل نوع دستگاه (مکانیکی یا دیجیتال)، برند و تکنولوژی کاربردی در آن بستگی دارد. معمولاً مدل های مکانیکی، قیمت کمتری دارند؛ در حالی که مدل های دیجیتال و هوشمند که امکانات بیشتری دارند، گران قیمت تر می باشند. معمولاً برندهای معتبر، این محصولات را با قیمت گران تری عرضه می کنند؛ اما از لحاظ کیفیت و دقت، در سطح بالایی قرار دارند.

هنگام خرید، نباید فقط روی قیمت لول کنترل دیگ بخار تمرکز کرد؛ چون اگر دستگاه بی کیفیت باشد، ممکن است آسیب جدی به دیگ بخار وارد کند و هزینه های اضافی به بار آورد. بنابراین استفاده از یک لول کنترل خوب، نه تنها امنیت سیستم را بالا می برد؛ بلکه باعث صرفه جویی در هزینه های تعمیر و نگهداری هم می شود.

از دیگر عوامل تاثیرگذار در قیمت لول کنترل دیگ بخار، می توان به نرخ ارز و بازار، میزان تقاضا و امکانات لول کنترل اشاره کرد. هر چه سطح تقاضا بالا و دستگاه دارای امکانات ویژه باشد، قیمت نیز افزایش خواهد یافت.

برای اینکه بدانید مزایای انواع لول کنترل دیگ بخار چیست و نحوه تنظیم لول کنترل دیگ بخار چگونه است، با کارشناسان ما تماس بگیرید تا در این مورد شما را کاملاً راهنمایی نمایند.

انواع لول کنترل در دیگ بخار

لول کنترل ها با توجه به نوع دیگ، کاربرد صنعتی و سطح اتوماسیون مورد نظر، در انواع مختلفی عرضه می شوند. انتخاب مدل مناسب، تأثیر زیادی در عملکرد صحیح و عمر مفید سیستم دارد؛ البته قیمت لول کنترل دیگ بخار، به نوع آن نیز بستگی دارد. در ادامه، بررسی خواهیم کرد که انواع لول کنترل دیگ بخار چیست تا با انواع مختلف این محصول آشنا شوید:

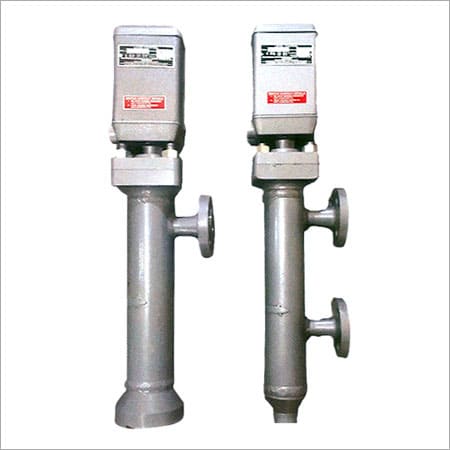

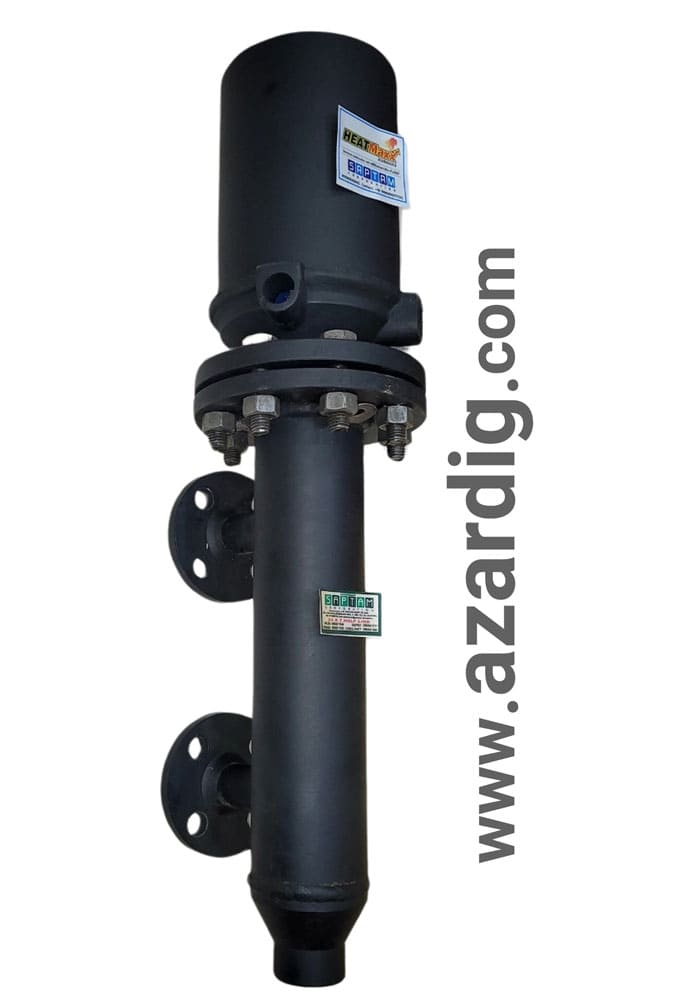

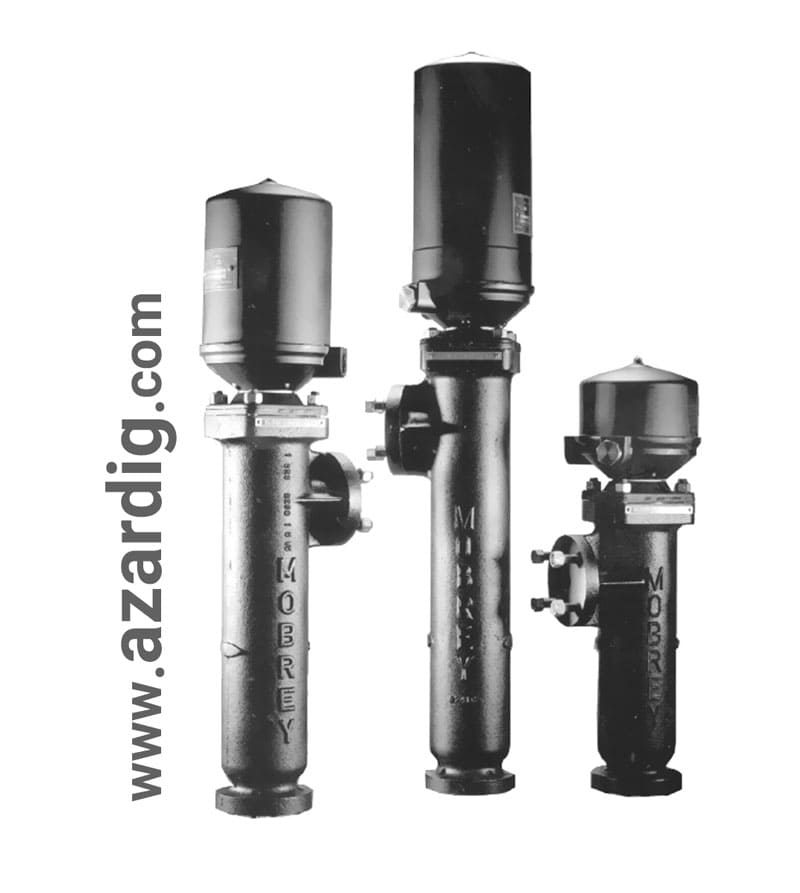

1-   لول کنترل دیگ بخار مکانیکی (شناوری)

این تجهیز، جزو ساده ترین انواع لول کنترل دیگ بخار بوده و با استفاده از یک شناور مکانیکی (فلوتر)، سطح آب را کنترل می کند. وقتی سطح آب بالا یا پایین می رود، شناور جابجا شده و با استفاده از یک سوئیچ مکانیکی، به پمپ یا شیر فرمان می دهد. لول کنترل دیگ بخار مکانیکی (شناور)، برای دیگ های کوچک تر یا سیستم هایی که مصرف بخار در آنها خیلی تغییر نمی کند، مناسب است.

2-   لول کنترل دیگ بخار مغناطیسی:

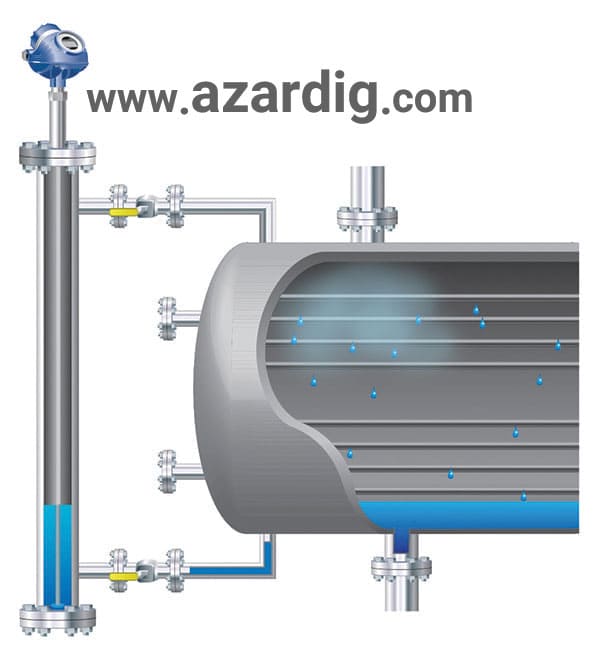

این محصول یکی دیگر از انواع لول کنترل دیگ بخار است که بر پایه میدان مغناطیسی عمل کرده و نسبت به تغییرات سطح آب، واکنش نشان می دهد. لول کنترل دیگ بخار مغناطیسی، برای محیط های صنعتی که شرایط دشوار است، بهترین گزینه است.

این محصول با استفاده از شناورهای مغناطیسی و سوئیچ های حساس به میدان مغناطیسی، سطح مایع را تشخیص می دهد. تا اینجا گفته شد که نوع مغناطیسی لول کنترل دیگ بخار چیست و چگونه سطح مایع را شناسایی می کند، در ادامه نوع خارنی این محصول را شرح خواهیم داد.

3-   لول کنترل دیگ بخار خازنی:

نوع خازنی از دیگر انواع لول کنترل دیگ بخار است که سطح آب را با تغییر ظرفیت خازنی بین دو الکترود، تشخیص می دهد و نحوه تنظیم لول کنترل دیگ بخار نیز بسیار آسان است. این تجهیز در برابر مواد شیمیایی و تغییرات دما مقاوم است. به بیانی دیگر با اندازه گیری تغییرات ظرفیت خازنی بین پروب و دیواره مخزن، سطح مایع را تشخیص می دهد و برای محیط هایی با فشار و دمای بالا، مناسب می باشد.​

معمولاً قیمت لول کنترل دیگ بخار خارنی، به برند، دقت، جنس بدنه و نوع خروجی سیگنال، بستگی دارد و در مقایسه با مدل های مکانیکی یا شناوری، بالاتر است.

4-   لول کنترل دیگ بخار اولتراسونیک:

لول کنترل دیگ بخار اولتراسونیک، بدون تماس مستقیم با مایع و با ارسال امواج صوتی و اندازه گیری زمان بازگشت آنها، سطح آب را تشخیص می دهد. این محصول یکی از انواع لول کنترل دیگ بخار است که برای شرایط بهداشتی و خاص، کاربرد زیادی دارند.

5-   لول کنترل دیگ بخار الکتریکی:

از دیگر انواع لول کنترل دیگ بخار، می توان به نوع الکتریکی اشاره کرد که با استفاده از چند الکترود نصب شده در سطوح مختلف، سطح آب را اندازه گیری کرده و به سیستم فرمان می دهد. دقت بالا، مناسب بودن قیمت لول کنترل دیگ بخار و سهولت در نحوه تنظیم لول کنترل دیگ بخار، از ویژگی های بارز این محصول است و می توان از آن برای کنترل دقیق تر سطح آب، استفاده کرد.​

6-   لول کنترل دیگ بخار دیجیتال و هوشمند:

پیشرفته ترین انواع لول کنترل دیگ بخار چیست؟ نوع دیجیتال و هوشمند، جزو مدرن ترین نوع بوده که قابلیت برنامه ریزی، ثبت داده ها و اتصال به سیستم های SCADA و PLC را دارد. لول کنترل دیگ بخار دیجیتال و هوشمند، بهترین انتخاب برای استفاده در صنایع بزرگ با الزامات دقیق کنترلی است.

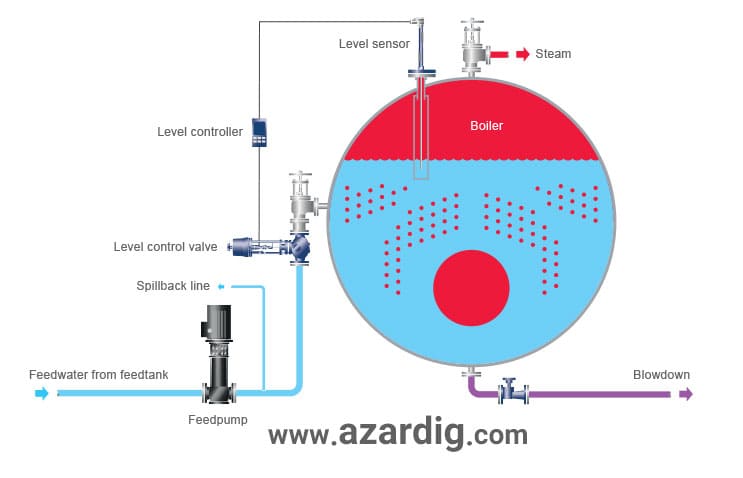

لول کنترل چگونه کار می کند؟

لول کنترل دیگ بخار چگونه کار می کند؟ این تجهیز با استفاده از حسگرهایی مانند شناور مکانیکی یا سنسور الکترونیکی، به صورت پیوسته سطح آب داخلی دیگ را اندازه گیری می کند. هنگامی که سطح آب به حد مشخصی رسید، این محصول به سیستم کنترلی سیگنالی ارسال می کند تا اقدامات لازم انجام شود. اگر آب کمتر از حد مجاز باشد، فرمان روشن شدن پمپ تغذیه صادر می شود. اگر سطح آب بیش از اندازه بالا رود، پمپ خاموش یا شیر برقی بسته می شود تا از سراریز شدن یا کاهش کیفیت بخار، جلوگیری گردد.

انواع لول کنترل دیگ بخار (در برخی مدل ها)، به صورت مرحله ای کار می کنند؛ یعنی سطوح بالا، پایین و میانی آب را مشخص نموده و بر اساس آن، عملکرد سیستم تنظیم می شود. در مدل های پیشرفته تر که معمولاً دیجیتالی یا الکترونیکی هستند، سیستم می تواند با دقت بالا و حتی با در نظر گرفتن سرعت تغییر سطح آب، تنظیمات دقیق تری انجام دهد. دقیق بودن نحوه تنظیم لول کنترل دیگ بخار، باعث می شود پایداری و ایمنی بیشتری در فرآیند تولید بخار فراهم گردد.

تا اینجا متوجه شدیم که عملکرد لول کنترل دیگ بخار چیست، در ادامه دلیل ضروریت این تجهیز در دیگ بخار را شرح می دهیم.

چرا لول کنترل در دیگ بخار ضروری است؟

لول کنترل، یکی از مهم ترین اجزای دیگ بخار و دیگ روغن داغ است که نبود آن، می تواند خطرات جدی ایجاد کند. اگر سطح آب خیلی پایین بیاید، بخش های فلزی دیگ بیش از حد داغ می شوند و ممکن است ترک بخورند یا حتی منفجر شوند.

البته در صورت افزایش بیش از حد سطح آب، بخار با آب مخلوط شده و فشار به طور ناگهانی بالا می رود که می تواند باعث انفجار یا آسیب جدی شود. بنابراین، وجود لول کنترل برای حفظ ایمنی و جلوگیری از خسارات مالی و جانی، کاملاً الزامی است.

لول کنترل علاوه بر ایمنی، نقش مهمی در بهینه سازی عملکرد دیگ های بخار دارد. وقتی سطح آب به درستی کنترل شود، فقط به اندازه نیاز، آب وارد دیگ می شود. این کار باعث صرفه جویی در مصرف آب و انرژی می شود. با توجه به این ویژگی ها، قیمت لول کنترل دیگ بخار در مقایسه با سود حاصل از بهره وری، کاملاً توجیه پذیر است.

انواع لول کنترل دیگ بخار، از نوسانات شدید سطح آب جلوگیری نموده و از تجهیزات دیگر دیگ، مانند پمپ ها، شیرآلات و حتی توربین ها، محافظت می کنند. در واقع این تجهیز، طول عمر سیستم را افزایش داده و عملکرد کلی دیگ بخار را بهبود می بخشد. قطعاً برایتان روشن شد که دلیل اهمیت لول کنترل دیگ بخار چیست و چرا لول کنترل در دیگ بخار ضروری بوده و آشنایی با نحوه تنظیم لول کنترل دیگ بخار، امری بسیار مهم است؟ در ادامه به بررسی تفاوت های این محصول با نوع دستی می پردازیم.

تفاوت لول کنترل اتوماتیک و دستی

لول کنترل دستی، شامل سوپاپ ها یا شیرهایی است که اپراتور باید به صورت فیزیکی، آنها را تنظیم کند؛ ولی نحوه تنظیم لول کنترل دیگ بخار اتوماتیک، به صورت خودکار (توسط سنسورها و کنترلرها) صورت می گیرد. این روش برای دیگ های بخار ساده مناسب است؛ اما برای دیگ های بزرگ مناسب نیست و می تواند خطرآفرین باشد.

اصلی ترین تفاوت لول کنترل اتوماتیک و دستی در این است که لول کنترل اتوماتیک، سطح آب را به صورت مداوم و بدون نیاز به دخالت انسان بررسی می کند و در صورت نیاز، به طور خودکار پمپ یا شیرها را فعال یا غیرفعال می کند؛ این در حالیست که نوع دستی این قابلیت را ندارد.

انواع لول کنترل دیگ بخار اتوماتیک از سطح دقت بالایی برخوردار هستند و واکنش سریع و ایمنی بیشتری دارند. البته قیمت آنها نسبت به نوع دستی بالاتر است؛ اما با توجه به جلوگیری از خرابی های پرهزینه و خطرات احتمالی، از لحاظ قیمت توجیه پذیر هستند.

علائم خرابی لول کنترل دیگ بخار

از اصلی ترین علائم خرابی لول کنترل دیگ بخار و یا کارواش بخار ، می توان به نوسانات غیرعادی سطح آب و افزایش یا کاهش ناگهانی سطح آب در دیگ اشاره کرد که نشان دهنده عملکرد نادرست آن می باشد. این وضعیت می تواند به سرریز آب یا خشک شدن دیگ منجر شود، که هر دو حالت خطرناک هستند.

اگر مشعل دیگ بخار، بدون دلیل مشخص و به طور مکرر خاموش و روشن شود، ممکن است لول کنترل سیگنال های نادرستی ارسال کند یا در نحوه تنظیم لول کنترل دیگ بخار (تنظیم سطح آب)، دچار اختلال شده باشد.

شنیدن صدای غیرعادی از پمپ یا شیرها یا عملکرد نامنظم پمپ تغذیه، می تواند ناشی از خرابی سنسورها یا مدارهای انواع لول کنترل دیگ بخار باشد.

پیغام های خطا یا هشدارهای مربوط به سطح آب، ممکن است به دلیل عملکرد نادرست لول کنترل یا سنسورهای مرتبط باشد.

اگر لول کنترل نتواند به درستی به تغییرات سطح آب واکنش نشان دهد، ممکن است دیگ بخار بدون آب کار کند یا با آب بیش از حد پر شود که هر دو وضعیت، می توانند به سیستم آسیب جدی وارد کنند. در چنین شرایطی، آگاهی از قیمت لول کنترل دیگ بخار و تهیه یک مدل دقیق و باکیفیت، می تواند نقش مهمی در جلوگیری از خسارات سنگین داشته باشد.

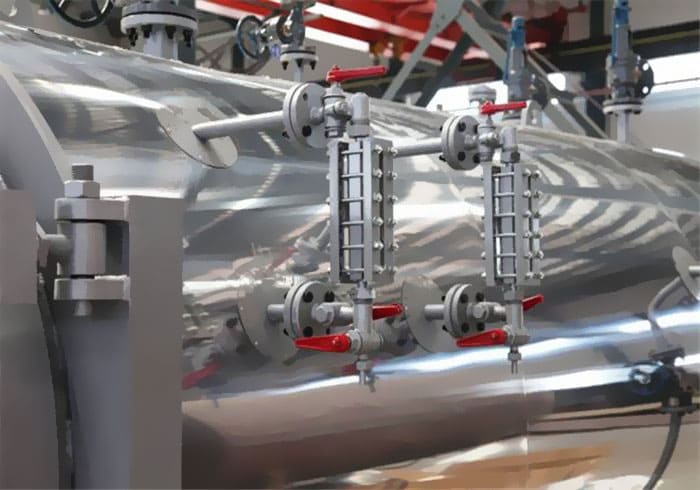

نکات مهم در نصب و نگهداری لول کنترل

در ادامه نکات مهم در نصب و نگهداری لول کنترل را آورده یم:

نصب توسط تکنسین ماهر: نصب لول کنترل، باید توسط فرد متخصص انجام شود تا از صحت عملکرد و ایمنی سیستم، اطمینان حاصل گردد و نحوه تنظیم لول کنترل دیگ بخار نیز در این مرحله، مهم است.

نصب در مکان مناسب: نصب لول کنترل، باید در محلی انجام شود که از خروجی بخار و شیر اطمینان فاصله داشته باشد. همچنین بهتر است در نزدیکی نشانگر سطح آب قرار گیرد تا بتواند سطح آب را با دقت بیشتری، اندازه گیری کند.

تأمین فضای مناسب: در اطراف انواع لول کنترل دیگ بخار، باید فضای کافی وجود داشته باشد تا در صورت نیاز به بررسی یا تعمیر، دسترسی به آن به راحتی امکان پذیر باشد. اگر می خواهید بدانید نکات کلیدی در نگهداری لول کنترل دیگ بخار چیست، ادامه مطلب را بخوانید.

نکات کلیدی در نگهداری لول کنترل دیگ بخار

لول کنترل باید به طور منظم بررسی و تست شود و برای جلوگیری از تجمع رسوبات و افزایش دقت عملکرد، لول کنترل و سنسورهای آن باید به طور دوره ای تمیز گردند. لول کنترل باید طبق دستورالعمل سازنده، به طور منظم کالیبره شود تا دقت اندازه گیری حفظ شود.​

اتصالات الکتریکی این محصول نیز به طور منظم نیاز به بررسی دارند. همچنین استفاده از فیلترهای مناسب و رسوب زدا در آب دیگ، می تواند از خوردگی و تجمع رسوبات در لول کنترل جلوگیری کند. در ادامه به بررسی قیمت لول کنترل دیگ بخار می پردازیم.
